Bras cantilever – Définition

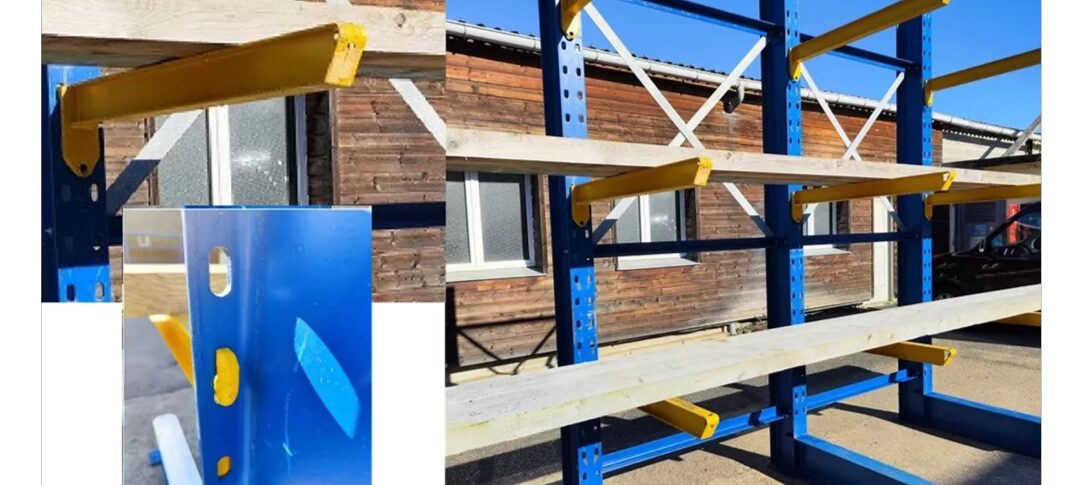

Le bras cantilever est un élément horizontal ou légèrement incliné d’un rayonnage cantilever, utilisé pour supporter et stocker des charges longues ou encombrantes comme des tubes, profilés, planches, tuyaux ou bobines. Installé sur un montant vertical, le bras cantilever permet de créer un espace de stockage sans obstacle frontal, facilitant le dépôt et le retrait des articles volumineux.
Chaque bras cantilever est conçu pour supporter un poids défini, et plusieurs bras peuvent être superposés sur un même montant pour former plusieurs niveaux de stockage. La combinaison des bras et des montants verticaux constitue la base du système cantilever, particulièrement adapté aux produits qui ne peuvent pas être posés sur des rayonnages classiques à palettes.
Rôle du bras cantilever
Le bras cantilever remplit plusieurs fonctions essentielles :
- Support des charges longues : permet de stocker des articles qui dépassent la profondeur d’un rack classique.
- Accessibilité optimale : absence de montants frontaux facilitant le dépôt et le retrait manuel ou avec engins.
- Modularité : bras réglables en hauteur pour s’adapter aux différentes tailles d’articles.
- Sécurité : conçu pour répartir uniformément le poids et éviter les basculements.
- Optimisation de l’espace : exploitation de la hauteur et de la profondeur pour stocker plus d’articles sur une surface réduite.
Caractéristiques techniques
Les bras cantilever sont définis par plusieurs critères :
- Matériaux : acier renforcé ou profilé pour supporter de fortes charges.
- Longueur : adaptée à la profondeur des produits à stocker, généralement de 500 mm à 1500 mm ou plus.
- Capacité de charge : de quelques dizaines à plusieurs centaines de kilos par bras, selon la taille et le matériau.
- Fixation : boulonnée ou emboîtée sur le montant vertical pour assurer stabilité et sécurité.
- Inclinaison : légèrement inclinée vers l’arrière dans certains modèles pour maintenir les charges contre le montant.
Types de bras cantilever
- Bras simple : utilisé pour des charges légères à moyennes, souvent dans des entrepôts ou ateliers.
- Bras renforcé : destiné aux charges lourdes et longues, comme les profilés métalliques ou tubes.
- Bras ajustable : hauteur modulable pour s’adapter à la taille des articles.
- Bras double : installé des deux côtés du montant pour équilibrer des charges particulièrement longues.
Applications pratiques :
- Entrepôts industriels : stockage de profilés, poutres, tubes et bobines.
- Ateliers de fabrication : rangement de matières premières longues ou encombrantes.
- Distribution spécialisée : bois, métal, tuyaux, panneaux ou produits longs.
- Magasins de matériaux : organisation des produits en allées accessibles et sécurisées.
Bonnes pratiques d’installation et d’utilisation
- Vérifier la capacité de charge maximale indiquée par le fabricant.
- Installer correctement les bras sur les montants verticaux pour éviter tout basculement.
- Répartir uniformément les charges pour maintenir la stabilité.
- Former le personnel à la manipulation sécurisée des produits longs.
- Contrôler régulièrement l’état des bras et des fixations pour prévenir les accidents.
Conclusion
Le bras cantilever est un composant clé des rayonnages cantilever, offrant accessibilité, modularité et sécurité pour le stockage de charges longues et encombrantes. Grâce à sa conception robuste et modulable, il permet d’optimiser l’espace, de faciliter la manutention et de protéger les opérateurs et les marchandises. Dans tout entrepôt ou atelier où sont manipulés des articles longs, le bras cantilever est indispensable pour un stockage organisé, sûr et efficace.
